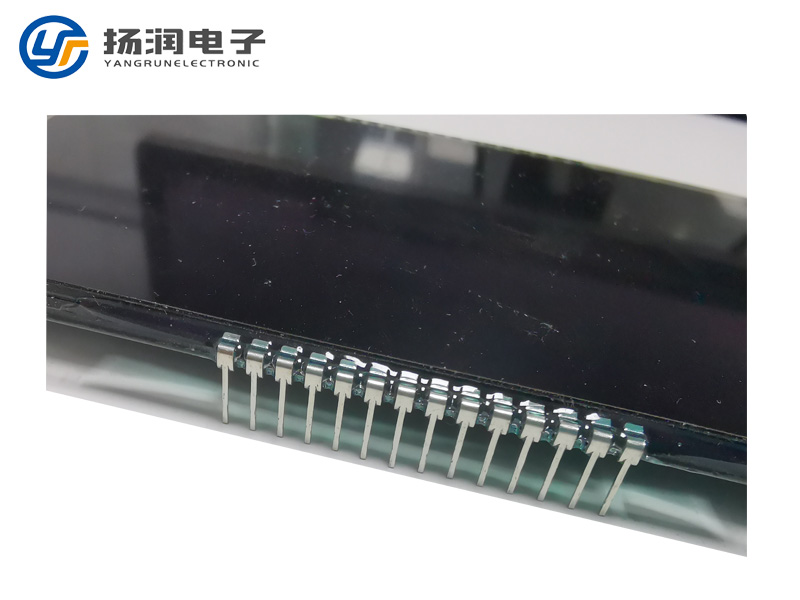

斷碼屏結構是面玻璃和底玻璃組合在一起。連接方式是管腳連接的斷碼屏，通常面玻璃會比底玻璃小一點，底玻璃大的區域就是為了安裝金屬針腳。那斷碼屏安裝針腳的位置應該留多少毫米呢？

　　斷碼屏管腳到玻璃邊沿的距離至少要管腳的寬度那么長，但是不會只留這么小的距離。因為距離留的太小，玻璃熱脹冷縮，引腳在玻璃的邊沿就會造成應力拉傷，造成液晶屏管腳與玻璃之間的松動，從而產生顯示筆畫字淡，或者有些筆段不顯示，造成缺畫的問題。導電膠條連接的也一樣，如果導電面積留的太小，阻值變大，電壓不變的情況下，電阻加大，電流也會拉大，但是電路提供給 斷碼屏的電流是有限的，所以電流不夠也會造成筆畫字淡或缺畫的問題。

那我們考慮一下，太小不行，我們留大一點行不行？也不可以，因為斷碼屏管腳的位置如果靠的最邊沿，根據矩形拉力角尖最小的原理，如果電路板和管腳處于非常緊配的狀態，安裝員工將段碼屏插入電路板時很容易造成 斷碼屏崩裂，或者LCD液晶屏在高溫焊錫過程中迅速升溫也會造成崩裂的問題。

　　我們建議，底玻璃外引線常用用2.0mm和2.5mm。這兩種距離是目前常用的，可以將針腳安裝的牢固，也不會出現 斷碼屏 崩裂的問題。
