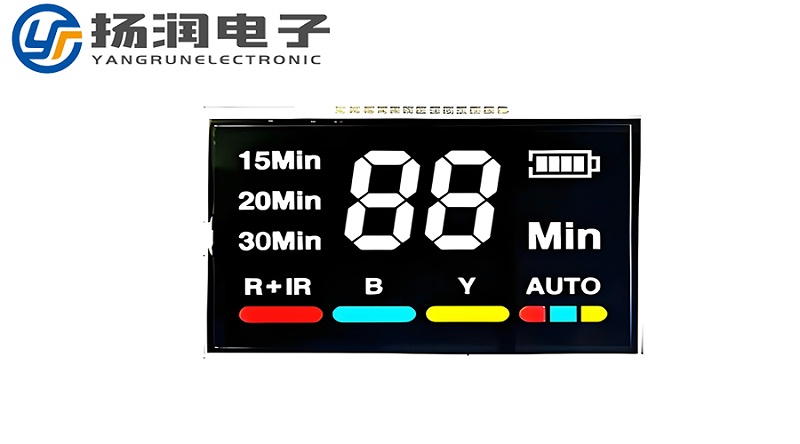

段碼顯示屏（也稱為七段碼、八段碼、十四段碼、米字管或點陣式段碼屏）的引腳功能相對固定，但具體的數量和排列方式會因顯示屏的尺寸、位數（顯示幾個數字/字符）、是否帶小數點、是否有背光以及制造商的設計而有所不同。

以下是段碼顯示屏引腳的核心功能和常見規律：

核心引腳類型

1. 公共端：

   • 符號： 通常標記為 COM 、Common、 Cathode Common (共陰極) 或 Anode Common  (共陽極)。

   • 功能： 這是所有段（a, b, c, d, e, f, g, dp）共享的公共連接點。

   • 類型：

     • 共陰極 (Common Cathode): 所有段的陰極連接在一起。公共端需要接 低電平(GND)，對應的段端給高電平(VCC) 才能點亮該段。

     • 共陽極 (Common Anode): 所有段的陽極連接在一起。公共端需要接 高電平(VCC)，對應的段端給低電平(GND) 才能點亮該段。

   • 數量： 對于單位顯示屏，通常只有1個 公共端。對于多位顯示屏（如4位、8位），通常有多個公共端（ COM1 , COM2,  COM3, ...），每個公共端對應一位數字。這是實現動態掃描驅動的基礎（快速輪流點亮每一位）。

2. 段引腳：

   • 符號： 通常標記為 a , b,  c, d , e,  f, g , dp (小數點)。

   • 功能： 每個引腳控制顯示屏上的一個特定段（筆劃）或小數點。

   • 數量： 最基本的七段碼（0-9，A-F）有7個段引腳（a-g）加1個小數點引腳，共8個。八段碼（多一個中間的橫或豎）有9個。十四段碼或米字管（可顯示更復雜字符）有14或16個段引腳。點陣式段碼（如5x7）則按行列組織引腳。

   • 共享性： 在多位顯示屏中，相同的段（例如所有位上的 a  段）通常是 內部并聯在一起的，只引出一個引腳（如 a ）。點亮哪一位的 a 段，取決于該位對應的公共端是否被激活（以及  a 段是否被點亮）。

3. 背光引腳 (可選)：

   • 符號： 可能標記為 LED+ /LED-、 BL、BK 、A/ K 等。如果背光是獨立的LED，可能有兩個引腳（正極和負極）。

   • 功能： 用于控制顯示屏的背光（通常是LED背光）。需要根據背光LED的類型（共陰/共陽）提供合適的驅動電流和限流電阻。

引腳排列規律 (常見但不絕對)

1. 單側/雙側引腳： 引腳通常排列在顯示屏的一側或兩側 （對稱排列）。

2. 順序： 常見的引腳順序（從一端開始）可能是：

   • COM(s) -> 段引腳（ a,  b , c,  d,  e , f,  g,  dp ）-> 背光引腳。

   • 或者：段引腳 -> COM (s) -> 背光引腳。

   • 多位屏：COM1 , a,  b, ... dp , COM2, ... 或者將所有 COM 集中在一起，所有段引腳集中在一起。

3. 對稱性： 雙側引腳的顯示屏，兩側引腳的功能通常是對稱或互補的（例如，一側是 COM1 ,  a,  b, c ,  d；另一側是  e, f ,  g,  dp, COM2 ）。這有利于PCB布線。

如何確定引腳功能 (最重要！)

1. 查閱數據手冊： 這是最準確、最可靠的方法！找到顯示屏的具體型號（通常印在玻璃邊緣或背面的標簽上），搜索該型號的規格書。規格書會明確標注每個引腳的定義和位置圖。

2. 觀察絲印： 一些顯示屏?xí)赑CB或FPC（柔性電路板）上印有引腳標記（a , b,  c, COM  等）。

3. 萬用表測試 (二極管檔)：

   • 確定共陰/共陽：將萬用表紅表筆固定接一個引腳，黑表筆依次觸碰其他引腳。如果某個組合能使一個段穩定點亮，則：

     • 紅表筆接的是段引腳 -> 共陰極 (紅筆+相當于高電平)。

     • 紅表筆接的是公共端 -> 共陽極 (紅筆+相當于高電平)。

   • 找出所有段：固定公共端（已知類型），用對應極性的表筆觸碰其他引腳，觀察哪個段被點亮，即可標記出該引腳對應的段。

   • 找出所有COM：固定一個段引腳（如 a ），用對應極性的表筆觸碰其他引腳，當某一位的 a 段點亮?xí)r，觸碰的引腳就是該位的公共端。

   • 注意： 測試時務必串聯一個限流電阻（幾百歐到1K）或在萬用表檔位安全的前提下快速測試，避免大電流損壞LED段。背光LED通常能承受更大電流，但也建議限流。

4. 參考已知電路/開發板： 如果顯示屏是從某個設備或開發板上拆下的，可以參考原設計。

關鍵注意事項

• 共陰/共陽至關重要！ 驅動電路（通常是單片機IO口加三極管/MOSFET，或?qū)Ｓ玫亩未a驅動芯片如TM1650、MAX7219、HT1621等）必須與顯示屏的類型（共陰或共陽）匹配。接反會導致無法點亮或損壞。

• 限流電阻： 無論是段引腳還是背光引腳，必須串聯合適的限流電阻來保護LED段和驅動電路。電阻值根據LED工作電流（通常1-20mA）和供電電壓計算。

• 動態掃描驅動 (多位屏)： 驅動多位顯示屏?xí)r，必須采用動態掃描方式：在極短的時間內（毫秒級）依次激活每個 COM  端（共陽給VCC，共陰給GND），并在該  COM 激活期間，給需要點亮的段送出對應的信號。利用人眼視覺暫留效應，看起來所有位都在同時顯示。驅動芯片通常內置了掃描邏輯。

• 引腳密度： 段數越多、位數越多的屏，引腳數量也越多，排列可能更緊密，焊接或連接時需要小心。

• 靜電防護： 段碼屏內部是精細的ITO電極和液晶/發光材料，操作時注意防靜電。

總結

段碼顯示屏的引腳核心是公共端(COM )  和段引腳(a-g, dp ) 。理解其共陰/共陽結構以及多位屏的動態掃描原理是正確驅動的基礎。 最關鍵的步驟是找到并查閱該顯示屏的具體數據手冊以確認引腳定義。 在沒有手冊的情況下，小心使用萬用表二極管檔進行測試是可行的方法。
