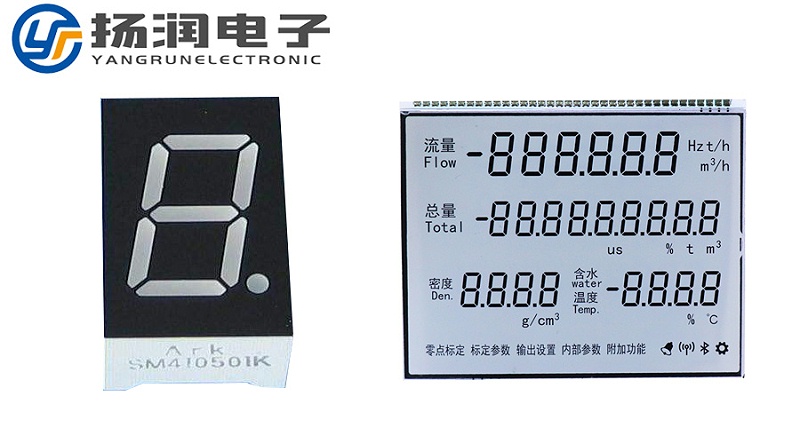

很多產品或者儀器儀表，在產品更新迭代的時候，為了提升自家產品的整體檔次以及美觀度或者說追求更低的功耗，大部分的儀器儀表廠家都會把數碼管替換成段碼液晶屏。那么如何替換成段碼液晶屏呢，又需要注意哪些問題呢？

　　在聊以上問題之前，咱們先來說說二者的工作原理。

       段碼液晶屏工作原理

　　段碼液晶屏，又叫段式液晶屏，屏幕由圖案以及筆段組成，顯示效果一般為白底黑字，藍底白字，黑底白字等，通電后通過單片機或者驅動芯片控制不同的引腳來控制筆段或者圖案的點亮和熄滅。制造材料多為ITO玻璃，液晶， Pin金屬腳，偏光片等材料組成。

　　數碼管工作原理

　　數碼管，屬于LED發光系列，每個筆段中都有一個發光二極管，顯示原理和段碼液晶屏其實有一些相似，但又不完全相似。主要組成材料為：數碼管外殼，LED燈珠，樹脂，電子元件，電路板組成。

　　段碼液晶屏替換數碼管流程

　　首先需要找到一家段碼液晶屏廠家，給他們提供具體的尺寸以及顯示內容參數，讓他先設計LCD段碼屏，設計出來之后進行出樣品，然后再在自己的產品上進行安裝調試。

　　段碼屏替換數碼管的注意事項

　　第一，需要注意并解決的是電壓?jiǎn)栴}，因?yàn)閿?shù)碼管使用的是直流電，而段碼液晶屏使用的是方波交流電；

　　第二，如果是用單片機驅動液晶屏的話，要看看引腳夠不夠，如果引腳不夠的話需要增加驅動模塊。

　　第三，芯片問題，數碼管使用的芯片為74HC245，PT6965，TM1638等芯片，而段碼液晶屏上使用的驅動芯片大部分是HT1621系列芯片。
